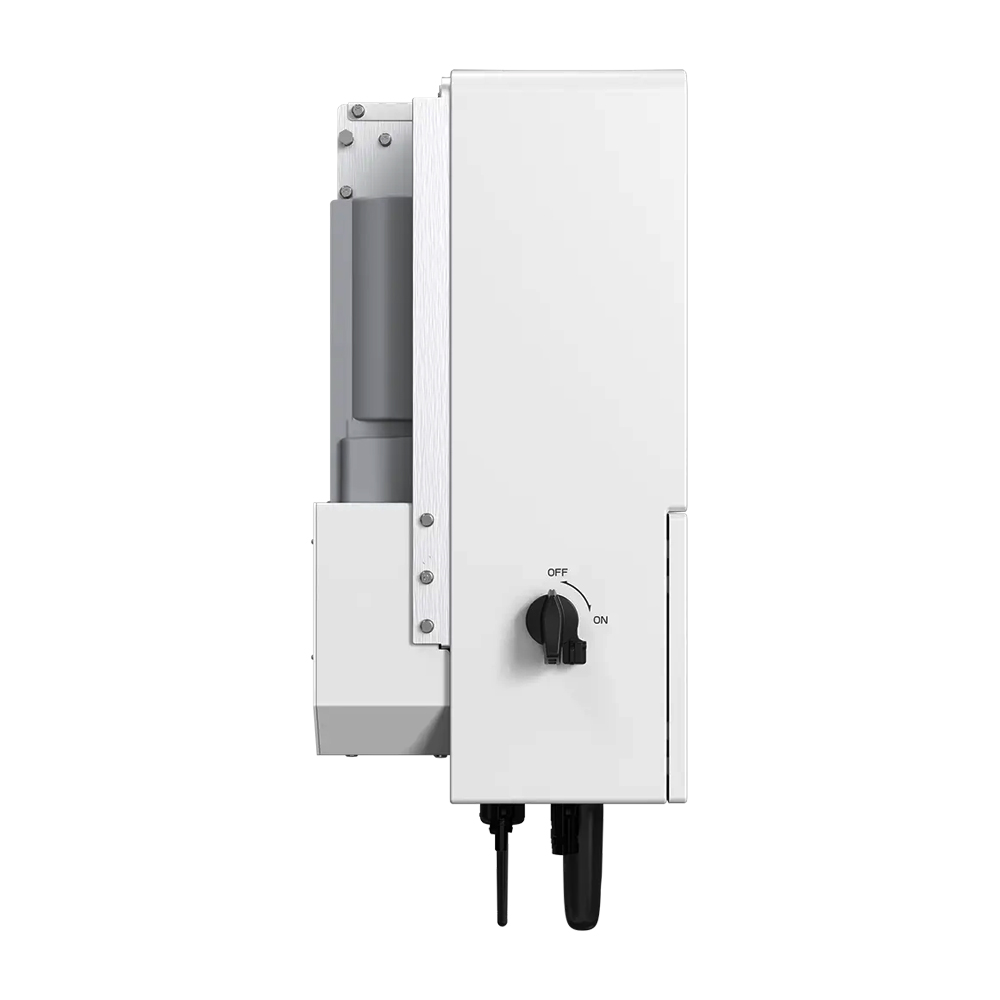

Onduleur de stockage d'énergie triphasé Solis 12-20 kW

Onduleur de stockage d'énergie triphasé S6-EH3P(12-20)K-H pour systèmes résidentiels/commerciaux. Caractéristiques : 4 MPPT, surcharge de 200% pendant 10s, commutation de niveau ASI, et prise en charge des charges déséquilibrées/demi-onde. Permet l'intégration d'un générateur et le fonctionnement parallèle multi-unités.

Modèle:
S6-EH3P(12-20)K-H 5 Years
Tension de sortie:
12-20kw
Puissance de sortie maximale:
20kw
Tension d'entrée PV:
304 - 437 V / 320 - 460 V
Voltage de batterie:
120 - 800 V
Poids:
35.2kg
Dimension:
563 × 546 × 250 mm

Enquête maintenant

Détails du produit

Onduleur de stockage d'énergie triphasé Solis 12-20 kW

L'onduleur de stockage d'énergie triphasé, adapté aux systèmes de stockage d'énergie photovoltaïque résidentiels de grande taille et commerciaux de petite taille. Cette série de produits prend en charge la mise en réseau des générateurs et le fonctionnement parallèle de plusieurs onduleurs ; la conception 4 MPPT est parfaite pour les systèmes de stockage d'énergie photovoltaïque de grande taille sur les toits avec une orientation de toit multiple et une structure complexe. Produits avec plusieurs capacités de charge flexibles, y compris la commutation de niveau ASI ; capacité de surcharge de puissance de crête de 200 % en 10 secondes, et adaptation à la charge déséquilibrée triphasée, charge demi-onde, alimentation plus conviviale et fiable pour la charge.

Caractéristiques :

1. Compatibilité pompe à chaleur SG ;

2. Prend en charge les charges déséquilibrées et demi-onde sur le port réseau et le port de secours ;

3. Prend en charge les doubles ports de sauvegarde pour le contrôle intelligent des charges critiques et non critiques ;

4. Prend en charge la détection de tension CA de la sortie réseau et du générateur pour éviter les dommages aux générateurs causés par le courant inverse du réseau ;

5. Prend en charge les fonctions de réduction des pics ;

6. Compatible générateur pour prolonger la durée de sauvegarde en cas de panne de réseau ;

7. Prend en charge un courant d'entrée maximal de 20 A, ce qui le rend idéal pour tous les modules photovoltaïques haute puissance de toutes marques ;

Paramètres:

Modèle	12K	15K	20K
Entrée CC (côté PV)
Taille max. recommandée du réseau PV	24 kW	30 kW	40 kW
Puissance d'entrée PV utilisable maximale	19,2 kW	24 kW	32 kW
Max.Tension d'entrée	1000 V
Tension nominale	600 V
Tension de démarrage	160 V
Gamme de tension MPPT	200-850 V
Courant d'entrée max.	4*20 A
Courant de court-circuit max.	4*30 A
Suiveurs/cordons MPPT	4/4
Batterie
Type de batterie	Li-ion
Gamme de tension de la batterie	120-800 V
Puissance de charge/décharge max.	12 kW	15 kW	20 kW
Courant de charge/décharge max.	50 A
Communication	CAN/RS485
Sortie CA (côté réseau)
Puissance de sortie nominale	12 kW	15 kW	20 kW
Puissance de sortie apparente maximale	12 kVA	15 kVA	20 kVA
Phase de fonctionnement	3/N/PE,
Tension nominale du réseau	220 V / 380 V, 230 V / 400 V
Fréquence nominale du réseau	50-60 Hz
Courant de sortie nominal du réseau	18,2 A/17,3 A	22,8 A/21,7 A	30,4 A/28,9 A
Courant de sortie maximal	18,2 A/17,3 A	22,8 A/21,7 A	30,4 A/28,9 A
Facteur de puissance (FP)	>0,99
THDi	<3 %
Entrée CA (côté réseau)

Gamme de tension d'entrée	304 - 437 V / 320 - 460 V
Courant d'entrée maximal	27,3 A/26,0 A	37,2 A/32,5 A	45,6 A/43,3 A
Gamme de fréquences	45-55 Hz/55-65 Hz
Entrée générateur
Puissance d'entrée maximale	12 kW	15 kW	20 kW
Courant d'entrée maximal	18,2 A/17,3 A	22,8 A/21,7 A	30,4 A/28,9 A
Tension d'entrée nominale	3/N/PE, 380 V / 400 V
Fréquence d'entrée nominale	50 Hz/60 Hz
Efficacité
Efficacité maximale	97,7 %
Efficacité UE	97,5 %
Caractéristiques techniques générales
Dimensions (L × H × P)	563 × 546 × 250 mm
Poids	65,2 kg
Topologie	Sans transformateur
Plage de température de fonctionnement	-25~60°C
Indice de protection (code IP)	IP66
Emission sonore typique	<65 dB
Concept de refroidissement	Système de refroidissement par ventilateur intelligent
Altitude de fonctionnement maximale	4000 m
Norme de raccordement au réseau	EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA
Normes de sécurité et CEM	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
