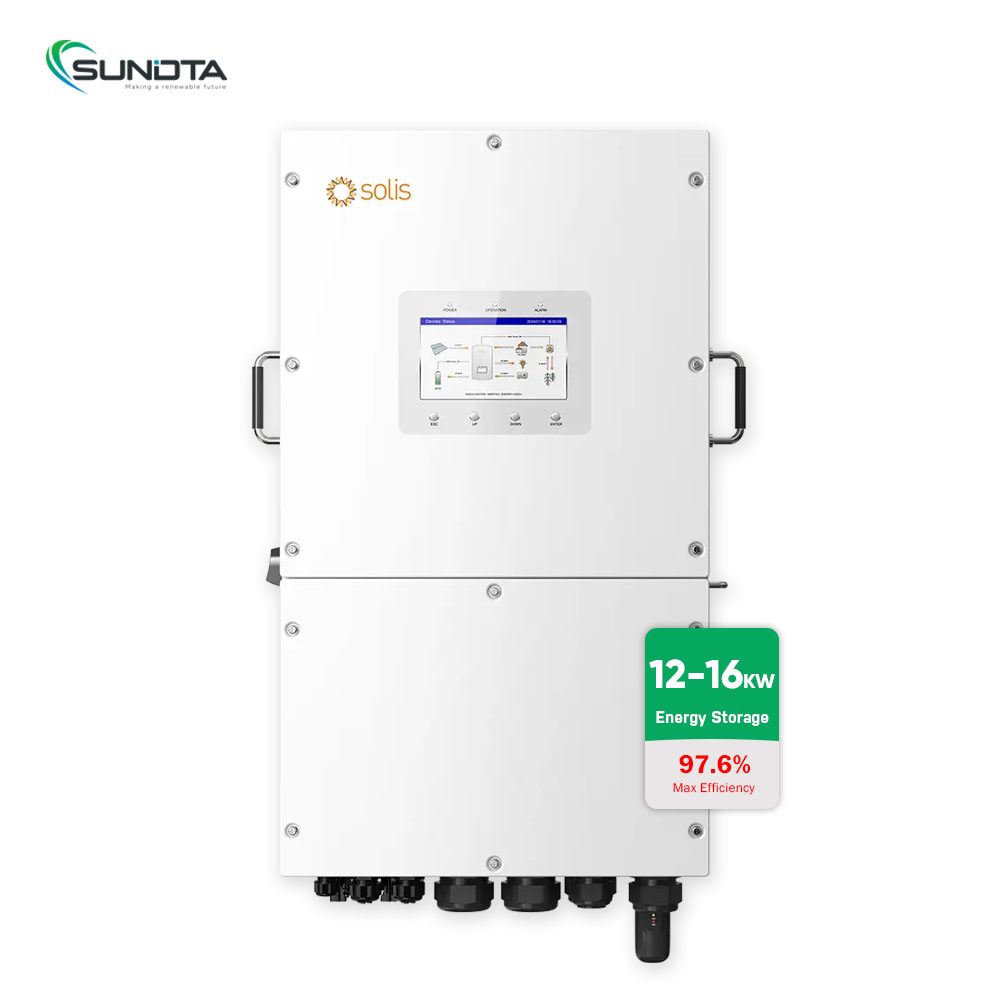

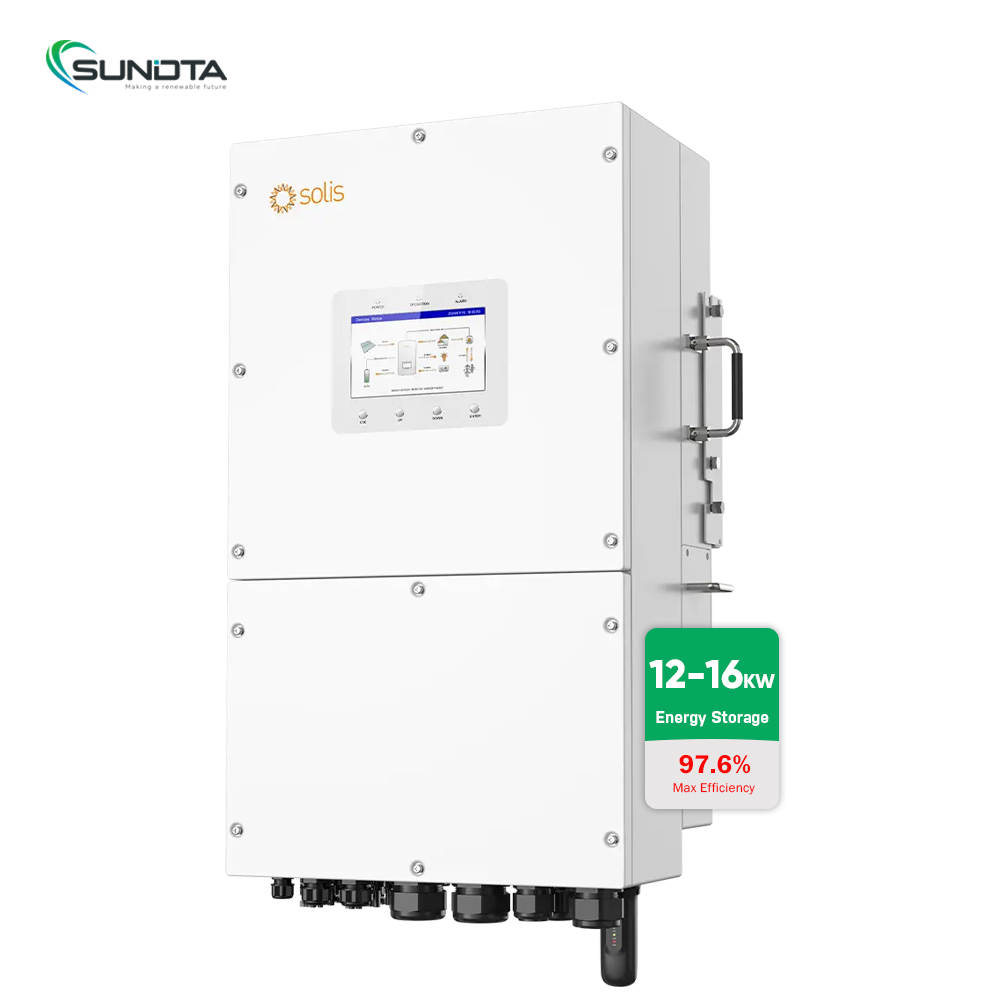

Onduleur de stockage d'énergie monophasé Solis 12-16 kW

Low voltage 12-16kw hybrid energy storage inverter

Onduleur de stockage d'énergie monophasé Solis 12-16 kW

L'onduleur S6-EH1P(12-16)K03-NV-YD-L prend en charge 40A MPPT (panneaux 182/210 mm), la protection de la batterie, les configurations parallèles (160 kW max), le couplage CA et la charge/décharge 350A pour le stockage PV résidentiel haute densité.

Numéro d\'article.:
S6-EH1P(12-16)K03-NV
Modèle:
S6-EH1P(12-16)K03-NV-YD-L
Tension de sortie:
220 V / 230 V
Puissance de sortie maximale:
16kw
Tension d'entrée PV:
550 V
Voltage de batterie:
40 - 60 V
Poids:
55.5 kg
Dimension:
459 × 845 × 313 mm
Afficher:
7.0 inch LCD Display

Enquête maintenant

Détails du produit

Onduleur de stockage d'énergie monophasé Solis 12-16 kW

L'onduleur de stockage d'énergie de la série S6-EH1P(12-16)K03-NV-YD-L est adapté aux grands systèmes de stockage d'énergie photovoltaïque résidentiels. Il prend en charge un courant d'entrée MPPT jusqu'à 40 A et est compatible avec les panneaux solaires de 182 mm/210 mm. Ses fonctions intégrées de traitement et de protection des batteries le rendent plus respectueux des batteries. Il peut prendre en charge plusieurs onduleurs en parallèle pour former un système monophasé ou triphasé, d'une puissance maximale de 160 kW. Il prend également en charge le couplage CA pour moderniser les systèmes solaires existants. Son courant de charge et de décharge maximal de 350 A offre une densité énergétique plus élevée. Intelligent et fiable, il est le choix idéal pour les grands systèmes de stockage d'énergie photovoltaïque résidentiels.

Principales caractéristiques；

Gestion intelligente de l'énergie t

1. Contrôle intégré pour pompes à chaleur compatibles SG

2. L'IA gère intelligemment la charge et la décharge en fonction des tarifs TOU (Time-of-Use)

3. Intégration transparente avec les plateformes VPP et EMS pour une optimisation énergétique améliorée

Haute performance

1. Temps de commutation < 4 ms

2. Capacité d'entrée PV de 160 % pour maximiser l'utilisation de l'énergie solaire

Flexible et évolutif

1. Compatible avec les batteries au lithium et au plomb-acide courantes

2. Augmentez facilement la capacité du système à l'aide de connexions parallèles et d'un couplage CA

Configuration simple et rapide

1. Écran LCD de 7 pouces pour une expérience utilisateur intuitive

2. Prise en charge de l'application Bluetooth pour une configuration rapide et facile

FICHE DE DONNÉES	S6-EH1P(12-16)K03-NV-YD-L
Modèles	12K	14K	16K
Entrée CC (côté PV)
Taille maximale recommandée du panneau photovoltaïque	24 kW	28 kW	32 kW
Puissance d'entrée PV max. utilisable	19,2 kW	22,4 kW	22,4 kW
Tension d'entrée maximale	550 V
Tension nominale	380 V
Tension de démarrage	100 V
Plage de tension MPPT	100 - 450 V
Courant d'entrée max.	40 A / 40 A / 40 A
Courant de court-circuit maximal	50 A / 50 A / 50 A
Nombre MPPT / Nombre maximal de chaînes d'entrée	3 / 6
Batterie
Type de batterie	Li-ion / Plomb-acide
Plage de tension de la batterie	40 - 60 V
Courant de charge/décharge max.	250 A	290 A	290 A
Communication	CAN / RS485
Sortie CA (côté réseau)
Puissance de sortie nominale	12 kW	14 kW	16 kW
Phase d'exploitation	L/N/PE
Tension nominale du réseau	220 V / 230 V
Fréquence nominale du réseau	50 Hz / 60 Hz
Courant nominal de sortie du réseau	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
Facteur de puissance	> 0,99 (0,8 en avance - 0,8 en retard)
THDi	< 3%
Entrée CA (côté réseau)
Plage de tension d'entrée	187 - 253 V
Courant d'entrée max.	81,8 A / 78,3 A	95,5 A / 91,3 A	109,1 A / 104,3 A
Gamme de fréquences	45 - 55 Hz / 55 - 65 Hz
Sortie CA (secours)
Puissance de sortie nominale	12 kW	14 kW	16 kW
Puissance de sortie apparente max.	2 fois la puissance nominale, 10 s
Heure de commutation de secours	< 4 ms
Tension de sortie nominale	L/N/PE, 220 V / 230 V
Fréquence nominale	50 Hz / 60 Hz
Courant de sortie nominal	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
THDv (@charge linéaire)	< 3%
Générateur d'entrée
Puissance d'entrée max.	12 kW	14 kW	16 kW
Courant d'entrée max.	54,5 A / 52,2 A	63,6 A / 60,9 A	72,7 A / 69,6 A
Fréquence d'entrée nominale	50 Hz / 60 Hz
Efficacité
Efficacité maximale	97,6%
Efficacité de l'UE	97,0%
BAT chargée par l'efficacité maximale du PV	> 94,9%
Batterie chargée/déchargée à l'efficacité maximale du courant alternatif	> 94,33% / 93,51%
Protection
Protection contre les surtensions	Oui
Protection contre l'inversion de polarité CC	Oui (PV uniquement)
Surveillance des défauts à la terre	Oui
AFCI intégré	Oui
Classe de protection / Catégorie de surtension	I / II (PV et BAT), III (RÉSEAU et SECOURS et GROUPE ÉLECTROGÈNE)
Données générales
Dimensions (L × H × P)	459 × 845 × 313 mm
Poids	55,5 kg
Topologie	Sans transformateur
Plage de température ambiante de fonctionnement	-25 ~ +60°C
Protection contre les intrusions	IP66
Émission de bruit (typique)	< 65 dB(A)
Concept de refroidissement	Refroidissement intelligent par ventilateur
Altitude maximale de fonctionnement	4000 m
Norme de raccordement au réseau	NRS 097-2-1, CEI 62116, CEI 61727, CEI 60068, CEI 61683, EN 50530, EN50549-1
Norme de sécurité / CEM	CEI/EN 62109-1/-2, EN 61000-6-2/-3
Caractéristiques
connexion CC	Fiche MC4 (port PV) / Bornier (port BAT)
connexion CA	Bornier
Afficher	Écran LCD 7,0" et Bluetooth + APP
Communication	RS485, en option : cellulaire, Wi-Fi, LAN
