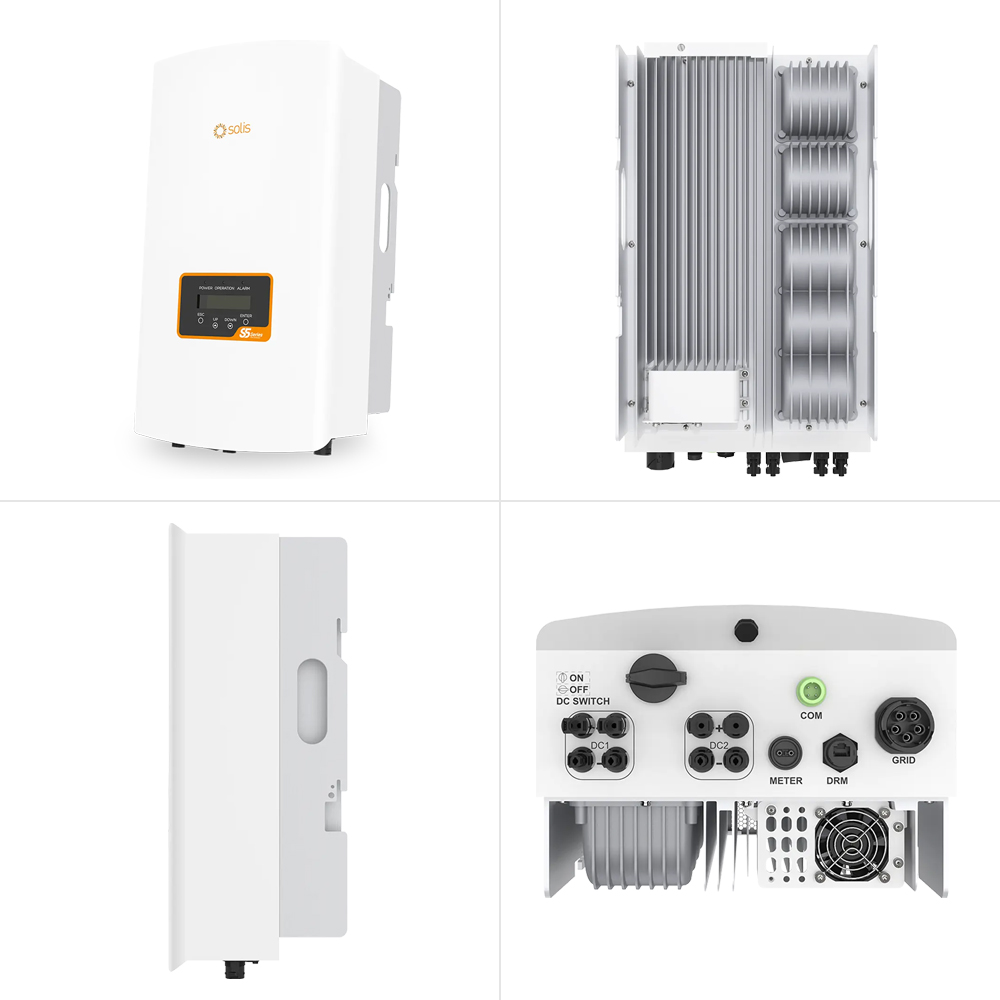

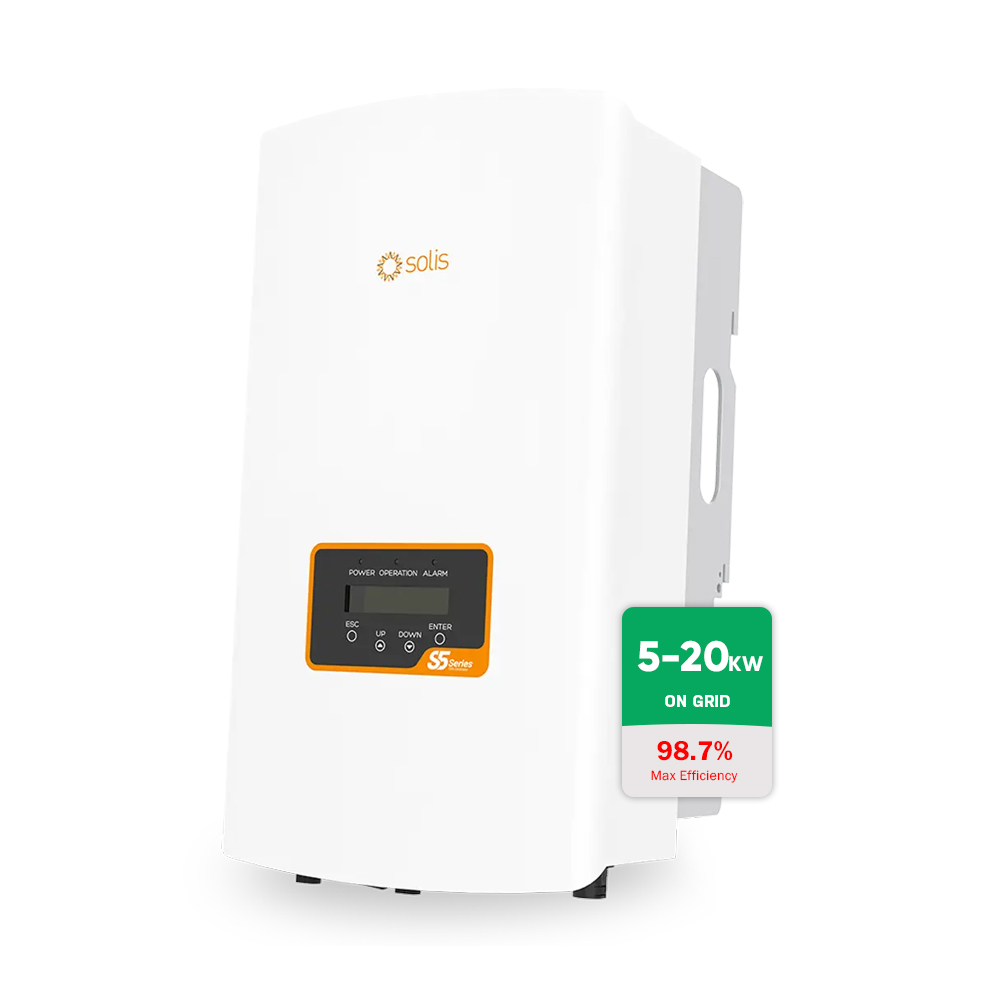

Onduleur triphasé connecté au réseau Solis 5-20 kW

solis three phase on grid solar inverter

Onduleur triphasé connecté au réseau Solis 5-20 kW

Les onduleurs de chaîne triphasés GR3P(5-25)K sont des équipements fiables et privilégiés pour les centrales photovoltaïques résidentielles, industrielles et commerciales. Compacts, ils offrent un rendement supérieur et une large gamme de puissances. Ils sont dotés de deux entrées MPPT pour une flexibilité et une efficacité accrues.

Numéro d\'article.:
S5-GR3P(5-20)K
Modèle:
S5-GR3P(5-20)K
Tension de sortie:
3/N/PE, 220 V / 380 V, 230 V / 400 V
Puissance de sortie maximale:
5-20kw
Tension d'entrée PV:
600 V
Poids:
16.9~20.8kg
Dimension:
310 × 563 × 219 mm
Afficher:
LCD

Enquête maintenant

Détails du produit

Onduleur triphasé connecté au réseau Solis 5-20 kW

Principales caractéristiques :

1. IP66

2. Efficacité maximale 98,7 %

3. > 150 % de rapport CC/CA

4. Réseau faible adaptatif

5. Prend en charge le contrôle de la puissance d'exportation

6. Surveillance de la consommation de charge 24 heures sur 24

7. Protection AFCI, réduit proactivement le risque d'incendie

FICHE DE DONNÉES	S5-GR3P(5-20)K
Modèles	5 km	6K	8K	10K	12K	13K	15 000	17K	20 000
Entrée CC
Puissance photovoltaïque maximale recommandée	7,5 kW	9 kW	12 kW	15 kW	18 kW	19,5 kW	22,5 kW	25,5 kW	30 kW
Tension d'entrée maximale	1100 V
Tension nominale	600 V
Tension de démarrage	180 V
Plage de tension MPPT	160 - 1000 V
Courant d'entrée max.	16 A / 16 A				32 A / 32 A
Courant de court-circuit maximal	20 A / 20 A				40 A / 40 A
Nombre MPPT / Nombre maximal de chaînes d'entrée	2 / 2				2 / 4
Sortie CA
Puissance de sortie nominale	5 kW	6 kW	8 kW	10 kW	12 kW	13 kW	15 kW	17 kW	20 kW
Puissance de sortie apparente max.	5,5 kVA	6,6 kVA	8,8 kVA	11 kVA	13,2 kVA	14,3 kVA	16,5 kVA	18,7 kVA	22 kVA
Puissance de sortie maximale	5,5 kW	6,6 kW	8,8 kW	11 kW	13,2 kW	14,3 kW	16,5 kW	18,7 kW	22 kW
Tension nominale du réseau	3/N/PE, 220 V/380 V, 230 V/400 V
Fréquence nominale du réseau	50 Hz / 60 Hz
Courant nominal de sortie du réseau	7,6 A/7,2 A	9,1 A/8,7 A	12,2 A/11,5 A	15,2 A/14,4 A	18,2 A/17,3 A	19,8 A/18,8 A	22,8 A/21,7 A	25,8 A/24,6 A	30,4 A/28,9 A
Courant de sortie max.	7,9 A	9,5 A	12,7 A	15,9 A	19.1 A	20,7 A	23,8 A	27 A	31,8 A
Facteur de puissance	> 0,99 (0,8 en avance - 0,8 en retard)
THDi	< 2%
Courant d'injection CC	< 0,5 % dans
Efficacité
Efficacité maximale	98,3%		98,3%		98,6%			98,7%
Efficacité de l'UE	97,7%		97,9%		98,0%			98,0%
Protection
Protection contre l'inversion de polarité CC	Oui
Protection contre les courts-circuits	Oui
Protection contre les surintensités de sortie	Oui
Surveillance de la résistance d'isolement	Oui
Détection de courant résiduel	Oui
Protection contre les surtensions	Oui
Surveillance du réseau	Oui
Protection anti-îlotage	Oui
Protection de la température	Oui
Balayage multi-crêtes	Oui
AFCI 2.0 intégré	Facultatif
Interrupteur CC intégré	Oui
Données générales
Dimensions (L × H × P)	310 × 563 × 219 mm
Poids	16,9 kg		17,9 kg		19,6 kg			20,8 kg
Topologie	Sans transformateur
Autoconsommation (nuit)	< 1 W
Plage de température ambiante de fonctionnement	- 25 ~ +60°C
Humidité relative	0 - 100%
Protection contre les intrusions	IP66
Émission de bruit (typique)	< 30 dB(A)				< 60 dB(A)
Concept de refroidissement	Refroidissement naturel				Refroidissement intelligent par ventilateur
Altitude maximale de fonctionnement	4000 m
Norme de raccordement au réseau	CEI 61683, CEI 60068, CEI 61727, CEI 62116, EN 50530, IS 16169/IS 16221(BIS)
Norme de sécurité / CEM	CEI 62109-1/-2, CEI 61000-6-1/-2/-3/-4
Caractéristiques
connexion CC	connecteur MC4
connexion CA	Prise de connexion rapide
Afficher	écran LCD
Communication	RS485, en option : S3-WiFi-ST, S3-GRPS-ST
